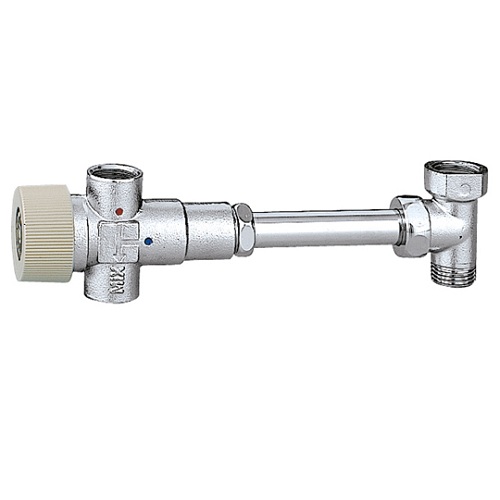

Термостатический смеситель Caleffi S.p.a. 522430 предназначен для установки в системах горячего водоснабжения с накопительными водонагревателями. Клапан автоматически смешивает горячую воду из бойлера с холодной водой и поддерживает заданную температуру смешанной воды на выходе, даже когда температура воды в накопительной емкости изменяется.

Диапазон настройки составляет 30–48 °C. Такой температурный диапазон позволяет ограничить температуру воды, которая поступает в сеть ГВС, при этом в бойлере можно поддерживать более высокую температуру.

Принцип работы

Горячая вода от водонагревателя поступает в термостатический смеситель вместе с холодной водой. Встроенный термостатический элемент реагирует на температуру смешанной воды и автоматически изменяет соотношение горячего и холодного потоков.

Если температура воды на выходе становится ниже установленного значения, клапан увеличивает подачу горячей воды. При повышении температуры — увеличивает долю холодной воды. Благодаря этому температура воды на выходе поддерживается близкой к заданной в пределах рабочих характеристик клапана.

Применение с бойлером

Смеситель устанавливают в системах ГВС с накопительными водонагревателями для ограничения температуры воды, подаваемой потребителю. Это позволяет снизить температуру в распределительной сети и, соответственно, сократить тепловые потери трубопроводов.

Использование термостатического смесителя не означает, что температуру в самом бойлере необходимо устанавливать на уровне 48 °C. Клапан смешивает воду на выходе из бойлера с холодной водой и ограничивает температуру именно смешанного потока, подаваемого в систему ГВС.

Технические характеристики:

Производитель: Caleffi S.p.a.
Тип: термостатический смеситель для бойлера
Подключение: 1/2″
Диапазон регулирования: 30–48 °C
Kv: 1,3 м³/ч
Максимальное рабочее давление: 10 бар
Максимальная температура воды на входе: 90 °C
Минимальный рабочий расход: 5 л/мин
Корпус: латунь EN 12165 CW617N
Обтюратор: латунь EN 12164 CW614N
Пружина: нержавеющая сталь
Уплотнения: EPDM
Произведено в Италии

Перед монтажом необходимо проверить направление подключения горячей и холодной воды, рабочее давление и расход системы. Минимальный необходимый расход для работы данного смесителя составляет 5 л/мин.
